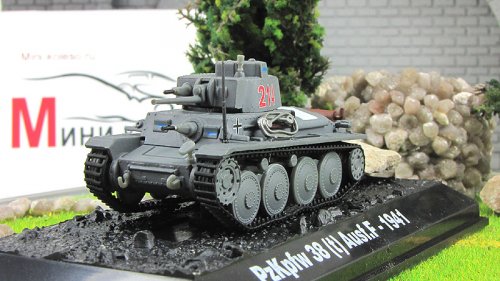

Танки мира, журнал №13 с моделью Pz 38 (T) (RI)
Масштабная коллекционная модель

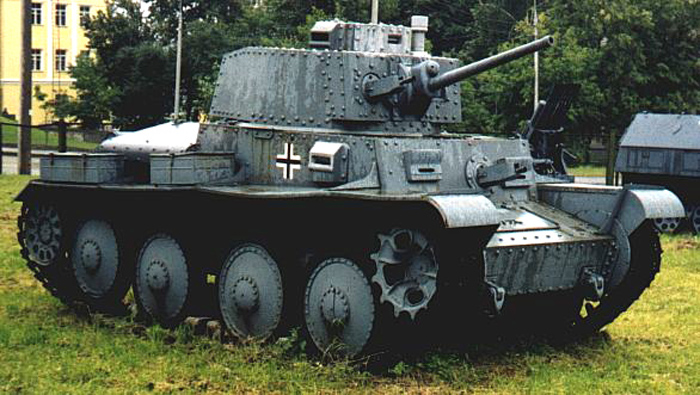

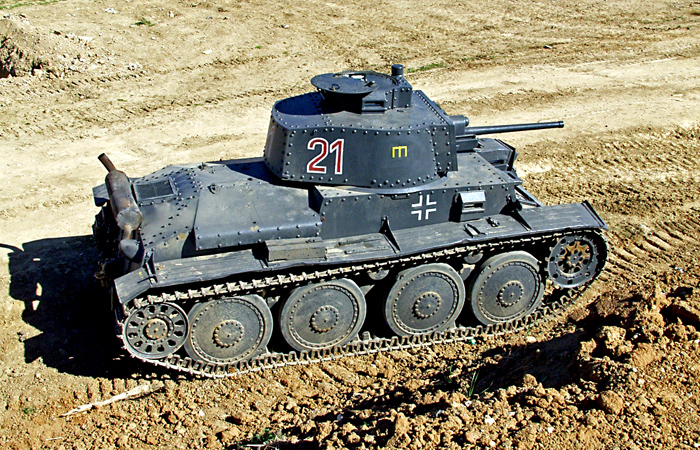

 Pz.Kpfw.38(t). Он был разработан в 1938 г. чехословацким концерном «ЧКД-Прага» под обозначением TNHP-S и предназначался для поставок чехословацкой армии и на экспорт: в Иран, Швецию, Швейцарию, Болгарию и Румынию. Оккупация Чехословакии Германией изменила эти планы, и заказанная еще чехословацкой армией первая серия из 150 машин в середине 1939 г. оказалась на вооружении Вермахта. Фирма «ЧКД-Прага», переименованная в БММ («Bohmisih – Mihrische Maschinenfabrik») получила заказ на 325 танков, за которым последовали новые заказы. В общей сложности было произведено более 1300 (по другим данным – 1411) танков Pz.Kpfw.38(t).
Танк Pz.Kpfw.38(t) отличался в целом простой, рациональной конструкцией. Однако, установив 6-цилиндровый карбюраторный двигатель «Прага» ЕРА в кормовой части корпуса, чешские инженеры разместили трансмиссию и ведущие колеса впереди. Поэтому для соединения этих двух агрегатов понадобился длинный карданный вал, проходящий через весь корпус танка.

Конструкция танка Pz.Kpfw.38(t) Ausf.A выглядела следующим образом. В трансмиссии использовались пятискоростная планетарная коробка передач «Прага-Вальсон» и двухступенчатый механизм поворота. Для облегчения ремонта трансмиссии в полевых условиях в передней части корпуса был сделан большой люк. В его ходовой части с каждого борта находились четыре опорных катка большого диаметра, сблокированные попарно на листовых рессорах. Верхняя ветвь гусеницы поддерживалась двумя сдвоенными катками малого диаметра. Для придания танку дополнительной устойчивости в условиях гололеда и снежных заносов стальные гусеницы шириной 293 мм снабжались дополнительными шипами.

Двигатель мощностью 125 л.с. позволял танку двигаться по шоссе с наибольшей скоростью 43 км/ч. Танк преодолевал подъемы крутизной 29°, рвы шириной 2,1 м, стенки высотой 0,8 м, глубина преодолеваемого без предварительной подготовки брода составляла 0,8 м.

Бронирование танка соответствовало требованиям середины 30-х гг. Лобовая броня корпуса и башни имела толщину 25 мм, толщина бортовых и кормового бронелистов – 15 мм. Корпус ранних Pz.Kpfw.38(t) был клёпаным. Более поздние варианты танка имели, в основном, сварной корпус, что обезопасило экипаж танка, так как прямое попадание снаряда часто срывало головки заклёпок на клепаном корпусе, которые наносили ранения экипажу.

Танк был оснащен 37-мм полуавтоматической пушкой А-7 vz.38 фирмы «Skoda» ( германская маркировка 37-mm KwK 38(t) L/48 (L/47.8)) и двумя 7,92-мм пулеметами. Пушка и один из пулеметов устанавливались в башне кругового вращения, второй пулемет, курсовой, был закреплен в лобовом бронелисте. Конструкторами танка первоначально предусматривалось наличие экипажа из трех человек, однако в соответствии с требованиями Вермахта экипаж был увеличен до четырех человек (командир танка, радист, механик-водитель и стрелок-заряжающий). Для управления боевыми действиями командир танка имел в своем распоряжении перископ, в его башенке были смонтированы четыре прибора наблюдения, а для наведения пушки он использовал телескопический прицел.

Радиосвязь осуществлялась с помощью радиостанции Fu 5 и трехметровой штыревой антенны. Эта антенна обеспечивала дальность радиосвязи до 5 км, кроме нее имелась также поручневая антенна, закрепленная на левом борту корпуса. Дальность радиосвязи с использованием этой антенны составляла 1 км. Танковое переговорное устройство отсугствовало, однако для подачи команд механику-водителю командир танка мог пользоваться прибором управления, состоявшим из цветных сигнальных лампочек и соответствующих кнопок.
