БАЗ-64022 проекта Вощина-1

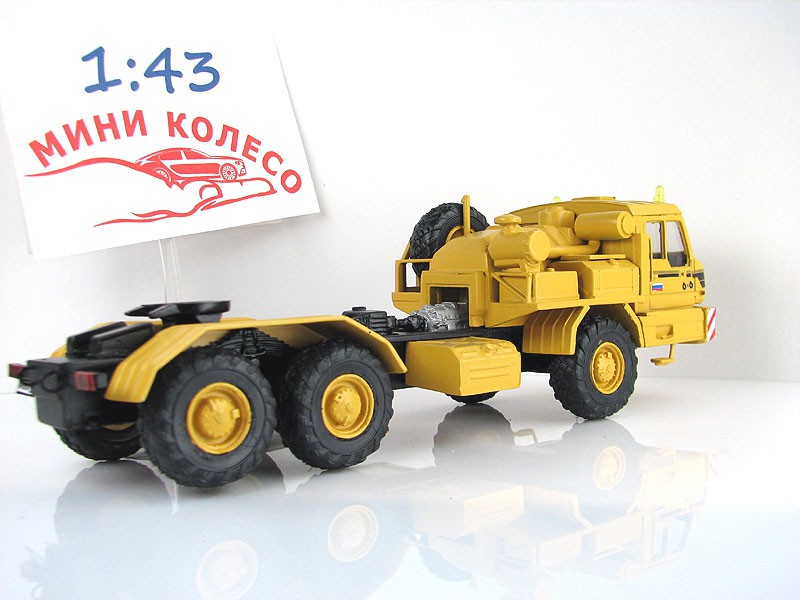

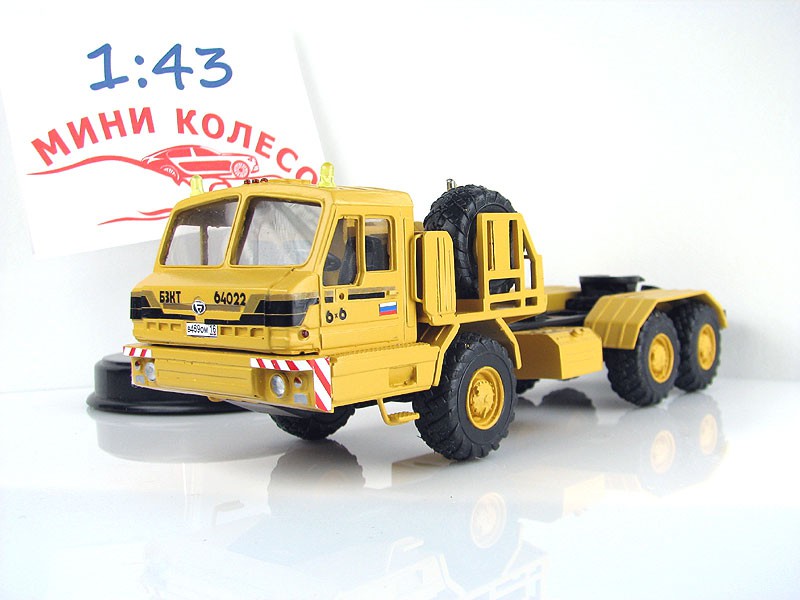

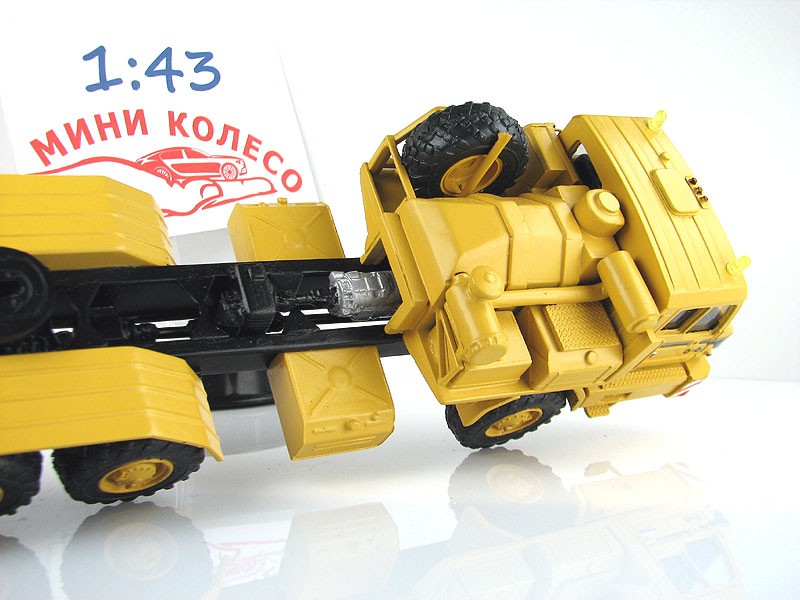

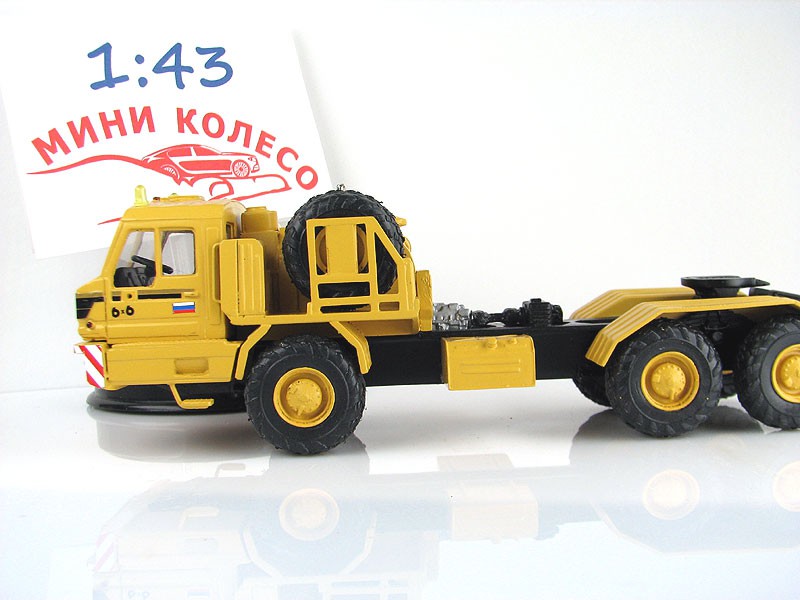

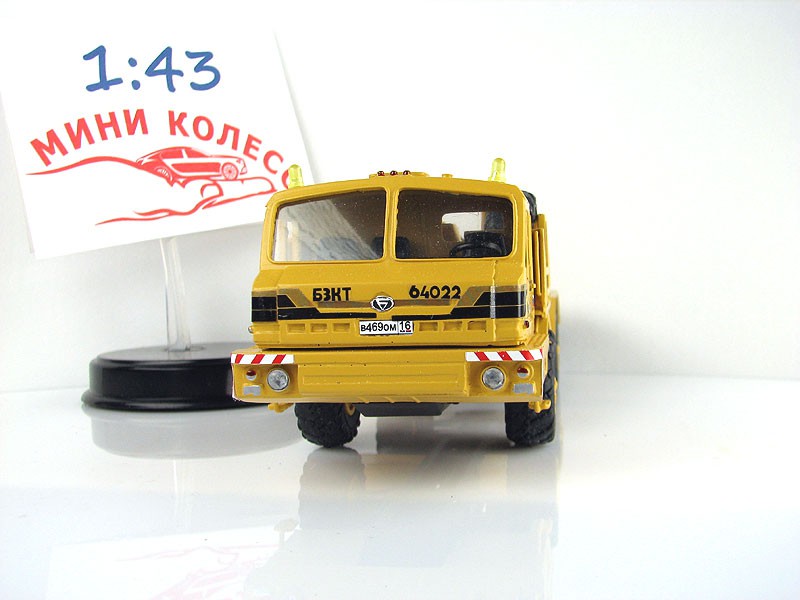

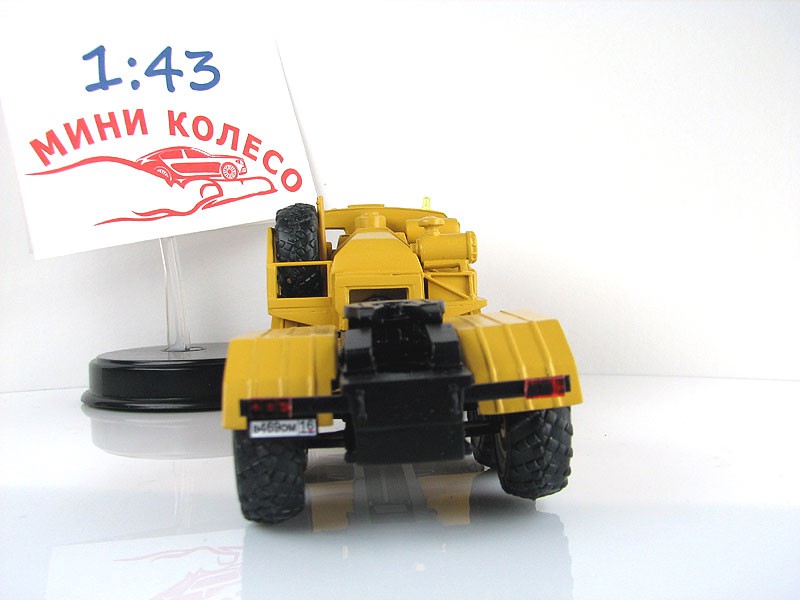

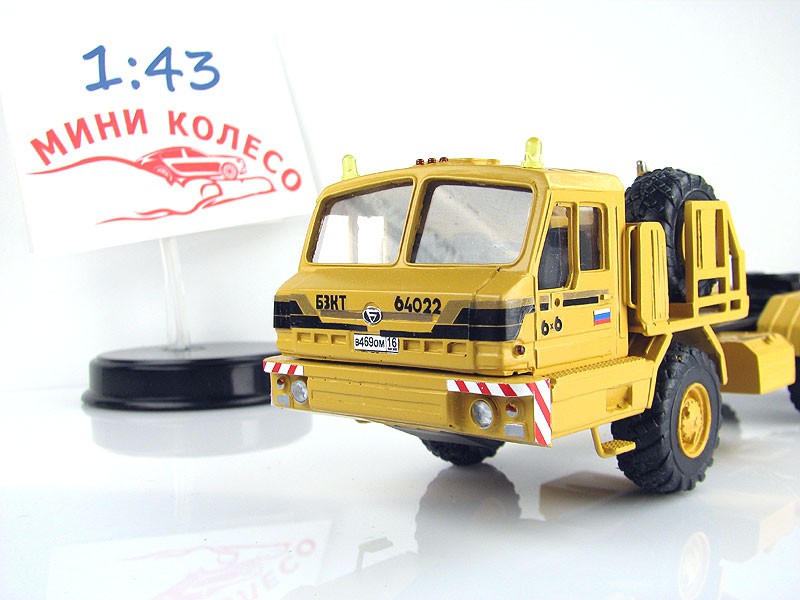

Мастерская YVS-Models выпустила масштабную модель автомобиля БАЗ-64022. Материал - высококачественная смола.

Седельный тягач высокой проходимости предназначен для буксировки полуприцепов по бездорожью и дорогам всех категорий, допускающих осевую нагрузку до 10 тс.






Заказ на разработку семейства унифицированных многоцелевых колесных шасси и тягачей высокой проходимости четвертого поколения грузоподъемностью от 13 до 18 т под пчеловодческим названием «Вощина-1» Брянский автозавод получил от МО РФ в 1992 году, когда стало окончательно ясно, что новейший на то время автомобиль КрАЗ-6316, остаётся собственностью независимой Украины. В финансово и организационно неблагоприятное время коллективом инженеров автозавода под руководством главных конструкторов В.П. Трусова и Ю.А. Шпака новые машины были созданы, их заводские испытания были закончены в 1998 году.

Принципиальным отличием новых машин стало то, что конструкторы ушли от «бортовой» к традиционной «мостовой» схеме с блокируемыми межосевыми и межколесными дифференциалами, при этом на 300 мм уменьшилась колея и с 560 до 485 мм — дорожный просвет.

В состав семейства «Вощина-1» вошли автомобили: базовое четырехосное шасси БАЗ-6909 (8x8, грузоподъемность — 18 т) и его длинобазная версия БАЗ-69091, предназначенные для монтажа и транспортирования вооружения и военной техники по всем видам дорог и местности; 3-осное шасси БАЗ-69092 (6x6, грузоподъемность — 13,5 т), предназначенное для монтажа и транспортировки понтонных парков, станций комплексной очистки воды, мостостроительных машин и другого инженерного оборудования; специальное шасси БАЗ-6910 (8х8, грузоподъемность — 18 т) с каркасно-бронированной кабиной увеличенного объема; седельные тягачи БАЗ-6402 (6x6, с нагрузкой на седельно-сцепное устройство 11,5 т) и БАЗ-6403 (8x8); артиллерийский (балластный) тягач БАЗ-6306 (8x8, грузоподъемностью 12 т). Все машины были максимально унифицированы между собой.

Трансмиссия — механическая, с мостовой раздачей мощности по колесам. В зависимости от модели на автомобили семейства первоначально планировалось устанавливать многотопливные турбонаддувные дизели Ярославского моторного завода: ЯМЗ-8424 (мощность — 343 кВт/470 л. с., с двухдисковым сцеплением мод. ЯМЗ-151 и девятиступенчатой КПП ЯМЗ-202), ЯМЗ-7511.10-06 (мощность — 294 кВт/400 л. с., с диафрагменным сцеплением ЯМЗ-184 и девятиступенчатой КПП ЯМЗ-239) или ЯМЗ-238Д-24 (мощность — 243 кВт/330 л. с., со сцеплением мод. ЯМЗ-183 и восьмиступенчатой КПП ЯМЗ-238М5). Военные серийные автомобили семейства оснащаются специально дооборудованными по требованиям МО РФ двигателями ЯМЗ-8492.10-033 (мощность — 470 л.с., КПП ЯМЗ-2393.10) или ЯМЗ-849.10 (мощность — 500 л.с., КПП ЯМЗ-2395). Последний оборудован дублирующей пневмостартерной системой запуска.

Раздаточная коробка — двухступенчатая (1,09 и 1,36) с двумя понижающими передачами и принудительно блокируемым дифференциалом. Блокируемые межколесные дифференциалы установлены в главных передачах второй и третьей осей — для 3-осных автомобилей и второй, третьей и четвертой — для 4-осных. Передаточные числа главных передач — 2,47, колесных редукторов — 3,36.

Подвеска всех колес — независимая, двухторсионная с гидроамортизаторами на каждом колесе. Задняя тележка седельного и артиллерийского тягачей комбинированная — независимая одноторсионная для нижних рычагов и балансирная рессорная — для верхних. Размерность колес — 533-440. Давление в радиальных широкопрофильных шинах модели ИД-370 производства «Днепрошина» г. Днепропетровск (Украина) размерностью 1350х550-533Р (21,5/75R21) регулируется. (Финансирование ОКР «Равнина» по созданию отечественных шин аналогичного уровня с 2008 года было прекращено.)

Тормозная система — двухконтурная пневмогидравлическая. Рулевое управление снабжено гидроусилителем с дублирующим насосом.

Для привода вспомогательного и технологического оборудования на автомобили, кроме раздаточной коробки, позволяющей отбирать от двигателя во время движения мощность 36,8 кВт (50 л.с.), могут устанавливаться коробка отбора мощности, тросовые лебедки и т.д. КОМ — трехвальная, двухступенчатая (передаточные числа 2,29 и 1,35). В зависимости от модификации отбираемая от раздаточной коробки на стоянке мощность — 70 кВт (95 л.с.), 110 кВт (150 л.с.) или 294 кВт (400 л.с.).

Рама автомобилей — лестничного типа, с лонжеронами Z-образного сечения, сварная. Машины снабжены расположенной перед моторным отсеком в пределах переднего свеса трехместной металлической, каркасно-панельной, кабиной закрытого типа, с двумя дверями для посадки и высадки экипажа. Сиденье водителя — регулируемое с индивидуальной подвеской, рулевая колонка — с изменяемым углом наклона. Дополнительное оборудование включает ФВУ ФВУА-100А-24, комплект противорадиационных экранов кабины, комплект средств повышения скрытности, комплект специальной обработки типа БКСО (для обеззараживания объекта), светозащитные шторы окон. По требоваению заказчика возможна установка комплекта локальной защиты кабины из броневых сталей 44 или 96, комплекта средств защиты от СВЧ излучения, а также кондиционеров Webasto модели СС4Е с электроприводом или модели СС5 — с приводом от двигателя, работающих на хладоагенте R134.

Эксплуатация автомобилей возможна при температуре воздуха от -50°C до +45°C и запыленности воздуха до 2,0 г/м³. Обеспечивается преодоление горных перевалов до 4650 м над уровнем моря. Машина приспособлена для перевозки транспортными самолетами Ан–22, Ан–124, Ил–76.

«Вощина-1» создавалась как семейство шасси и тягачей «двойного назначения». Ещё на этапе проектирования и испытания шасси для Министерства обороны, в условиях отcутствия от него значительных заказов, заводом были разработаны и поставлены для нефтегазового комплекса 3-, 4-, 5-, затем и 6-осные шасси грузоподъёмностью от 13 до 36 т с исключённым специальным оборудованием, с «народнохозяйственной» кабиной и отечественными шинами модели ВИ-3 PR14, размерностью 1300х530-533.

В 2006 году, в соответствии с гособоронзаказом, в войска стали поставляться седельный тягач БАЗ-64022, предназначенный для использования в составе ТПУ ЗРС С-400 «Триумф», и балластный тягач БАЗ-63064 — для буксировки тяжелых артиллерийских систем. В том же году семейство тягачей «Вощина-1» было отмечено Государственной премией Правительства России.
